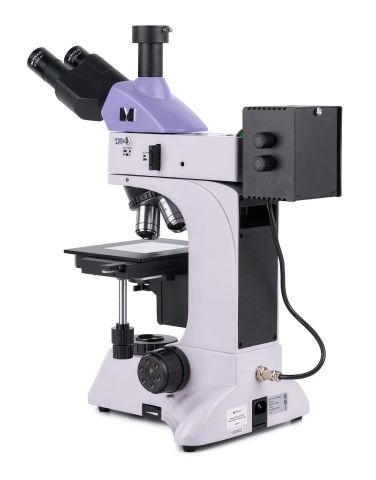

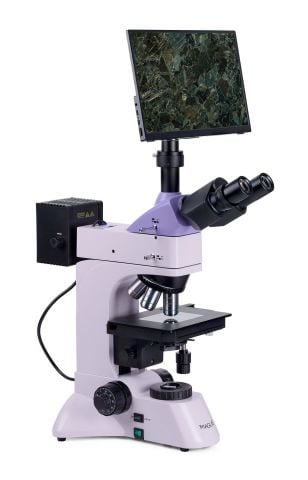

MAGUS Metal D600 BD LCD Metalurji Dijital Mikroskobu

MAGUS Metal D600 BD LCD Metalurji Dijital Mikroskobu, parlak alan, karanlik alan ve polarizasyon mikroskopi tekniklerini kullanarak yansitmali isiktaki nesneleri incelemek için tasarlanmistir. Bu mikroskop, metal ve yari iletken örneklerin yani sira yüksek yansiticiliga sahip diger düz ve cilali örnekleri incelemek için kullanilir. Geçirimli isikta, ince filmler ve filtrelerde tutulan partiküller gibi yari saydam örnekleri inceleyebilirsiniz. Mikroskop, metalurji ve makine mühendisligi endüstrilerinde, mühendislik ve kalite kontrol laboratuvarlarinda ve ayrica teknik üniversitelerde kullanilabilir.

Dijital kamera

MAGUS CHD40, üç video arayüzüne ve monitör çözünürlügüne bagli olarak 4K ile Full HD arasinda otomatik geçise sahip bir dijital HDMI kameradir.
Kamera 8 MP sensörle donatilmistir ve HDMI veya USB 3.0 araciligiyla baglandiginda 4K çözünürlükte (3840x2160 piksel) gerçekçi görüntüler üretir. Wi-Fi araciligiyla baglandiginda görüntü kalitesi Full HD’dir (1920x1080 piksel). Kamera dogrudan bir televizyona, monitöre veya projektöre baglanmak için HDMI arayüzünü kullanir. Bu modda kamera bilgisayara baglanmadan bagimsiz olarak çalisir. HDMI arayüzü, kameradan harici ekrana yüksek ve stabil bir aktarim hizi saglar. Wi-Fi veya USB 3.0 araciligiyla kamerayi bilgisayara baglayabilirsiniz. Video 30 fps’de kaydedilir.
Kamera, yüksek FPS’yi yüksek bant genisligi HDMI ile birlestirir. Bu nedenle videolar canlidir, kareler arasinda donma veya bosluk olmaz. Maksimum çözünürlükte görüntü iyi ayrintilara sahiptir, hareketli nesneler hatasiz görünür ve nesne hareketi gecikme olmadan görüntülenir.

Monitör

MAGUS MCD40 Monitör, MAGUS mikroskobun görsellestirme sistemini kullanacak sekilde tasarlanmistir. Gerçek zamanli görüntüleri görüntülemek için mikroskoba takilan bir kameraya baglanir. MAGUS 4K HDMI kameralari destekler. Diyagonal ekran boyutu 13,3 inçtir. IPS matrisi genis izleme açilarina sahip parlak görüntüler saglar. Ekrana belirli bir açidan baktiginizda renk üretimi bozulmaz. Ekran, bir masanin veya rafin üzerindeki katlanabilir standa koyulabilir veya dogrudan kameraya veya mikroskop standina monte edilebilir.

Optik parçalar

Trinoküler baslikta dijital kameranin takildigi bir trinoküler tüp bulunur. Isin ayirici, isigi kameraya yönlendirir; iki konum mevcuttur: 100:0 ve 0:100. Isin demeti göz merceklerine ya da trinoküler tüpe kadar gider. Diyopter ayar halkasi sol göz mercegi üzerindedir.

Temel konfigürasyonda mikroskobun büyütme orani 50–400x'tir. Ek objektifler ve göz mercekleri büyütme araligini artiracaktir. Mikroskopta, parlak alan ve karanlik alan mikroskopi teknikleri için uzun çalisma mesafesine sahip plan akromatik objektifler kullanilmaktadir. Döner burun parçasinda objektiflerin takilmasi için bes yuva bulunmaktadir; dört objektif dahildir ve biri istege baglidir. Objektifli döner burun parçasi iç kisma dönüktür; kullanici, optik yola yerlestirilmis objektifleri görebilir.

Aydinlatma

Aydinlatmada uzun süreli çalismalarda bile göz yorgunluguna neden olmayan sicak halojen lambalar kullanilmistir. Geçirimli isik aydinlaticinin gücü 30 W, yansitmali isik aydinlaticinin gücü ise 50 W olup, karanlik alan mikroskopisi kullanilarak konforlu çalisma saglar.

Yansitmali isik aydinlatma sistemi sunlari içerir: bir karanlik alan cihazi, polarizasyon cihazi, Köhler aydinlatma yöntemi için merkezi ayarlanabilir alan ve açiklik diyaframlari ve renk filtreleri. Isik kaynagi da ortalanabilir.

Geçirimli isik aydinlatma sistemi sunlari içerir: düsük büyütmeli objektifler için asagi açilir mercekli bir kondansatör ve Köhler yöntemi için bir açiklik ve alan diyaframi.

Nesne tablasi ve odaklama mekanizmasi

Örnek, iki eksen boyunca nesne tablasiyla hareket eder. Incelenen örnegin yüksekligi 20 mm'yi geçmemelidir. Yari saydam örneklerle çalismak için masanin seffaf bir cam levhasi vardir.

Odaklama, mikroskobun alt kisminda her iki tarafta bulunan koaksiyel kaba ve ince odaklama dügmeleriyle ayarlanir. Bu, gözlemcinin ellerini havada tutmak yerine serbestçe masanin üzerine koymasina olanak verir. Kaba odaklama mekanizmasinin sagda bir kilit dügmesi ve solda gerilim ayari vardir.

Aksesuarlar

MAGUS Metal 600 BD mikroskobuyla uyumlu aksesuar yelpazesi sunlari içerir: parlak alan ve karanlik alan için uzun çalisma mesafeli objektifler, göz mercekleri, kalibrasyon lamlari ve dijital kameralar.

Mikroskopun önemli özellikleri:

• Parlak alan, karanlik alan ve polarizasyon mikroskopi teknikleri kullanilarak yansitmali isikta 20 mm'ye kadar opak düz cilali örneklerin gözlemlenmesi
• Geçirimli isikta yari saydam örneklerin gözlemlenmesi
• Dijital kamera montaji için trinoküler tüp ve iki konumlu (100:0 ve 0:100) isin ayirici
• Uzun bir çalisma mesafesine sahip plan akromatik objektifler; BD hem aydinlik hem de karanlik alan anlamina gelir
• Geçirimli isik aydinlatici – 30 W halojen ampul, yansitmali isik aydinlatici – 50 W halojen ampül, karanlik alan mikroskopisi kullanilarak rahat çalisma saglar
• Isik kaynagi, alan ve açiklik diyaframlarini ortalama seçenegi ile Köhler aydinlatmasi (yansitmali isik); renk filtreleri
• Merkezlenebilir ve yüksekligi ayarlanabilir Abbe kondansatörlü Köhler aydinlatmasi (geçirimli isik), düsük büyütmeli objektifler için asagi açilir kondansatör mercegi
• Tamamen uyumlu çok çesitli göz mercekleri ve objektifler

Kameranin önemli özellikleri:

• Kamera, bir bilgisayara baglanmadan ve HDMI arayüzü araciligiyla bagimsiz olarak çalisir. Wi-Fi ve USB 3.0 arayüzü araciligiyla bir bilgisayara baglanabilir.
• Monitör çözünürlügüne bagli olarak 4K ile Full HD arasinda otomatik geçis
• Hareketli nesneleri gözlemlemek, video kaydetmek ve örnegi sarsinti veya gecikme olmadan hareket ettirmek için 30 fps
• SONY Exmor/Starvis renkli CMOS arkadan aydinlatmali sensör, düsük isik kosullarinda bile yüksek isik duyarliligi ve düsük gürültü seviyesi saglar. Daha net, daha parlak ve daha fazla renk doygunluguna sahip görüntüler elde edersiniz.
• Fotograf, video kaydetme, düzenleme, harici ekran islevleri, dogrusal ve açisal ölçümler içeren yazilim

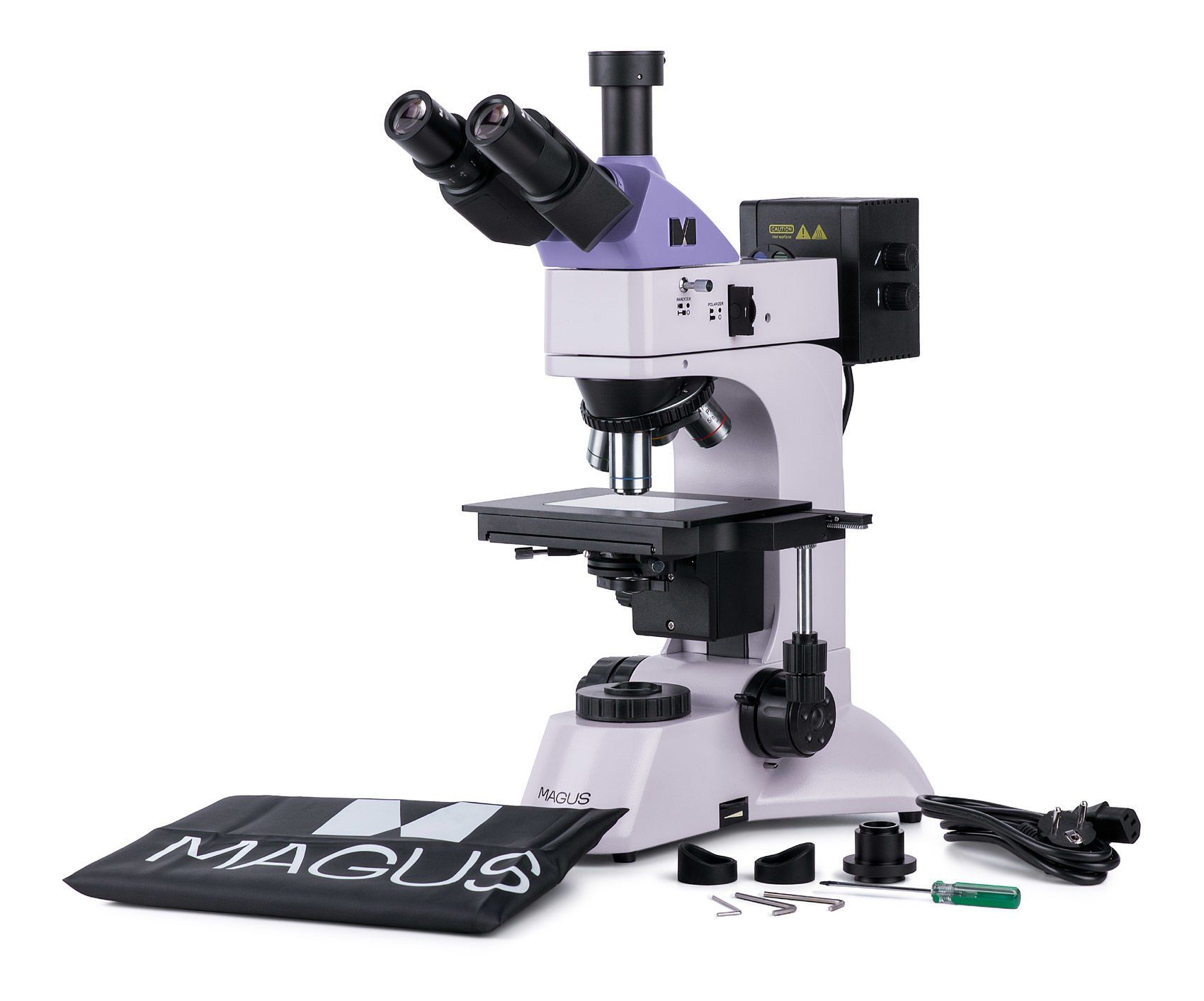

Kit içerigi:

• MAGUS CHD40 Dijital Kamera (dijital kamera, HDMI kablosu (1,5 m), USB 3.0 kablosu (1,5 m), USB fare, 32 GB SD bellek karti, USB Wi-Fi adaptörü (2 adet), AC güç adaptörü 12 V/1 A (Avrupa), sürücüleri ve yazilimi içeren kurulum CD'si, kullanim kilavuzu ve garanti karti)
• MAGUS MCD40 LCD Monitör
• Güç girisli taban, geçirimli isik kaynagi ve kondansatör, odaklama mekanizmasi, nesne tablasi ve döner burun parçasi
• Lamba yuvali yansitmali isik aydinlatici
• Trinoküler baslik
• Sonsuz plan akromatik objektif: PL L5x/0,12 BD ÇM 9,7 mm
• Sonsuz plan akromatik objektif: PL L10x/0,25 BD ÇM 9,3 mm
• Sonsuz plan akromatik objektif: PL L20x/0,40 BD ÇM 7,2 mm
• Sonsuz plan akromatik objektif: PL L40x/0,60 BD ÇM 3,0 mm
• Uzun göz mesafeli göz mercegi 10x/22 mm (2 adet)
• Seffaf nesne tablasi levhasi
• C-mount adaptör 1x
• Altigen anahtar
• AC güç kablosu
• Yansitmali isik aydinlatici güç kablosu
• Toz kapagi
• Kullanim kilavuzu ve garanti karti

Talep üzerine mevcuttur:

• Ölçekli 10x/22 mm göz mercegi
• 12,5x/14 mm göz mercegi (2 adet)
• 15x/15 mm göz mercegi (2 adet)
• 20x/12 mm göz mercegi (2 adet)
• 25x/9 mm göz mercegi (2 adet)
• Sonsuz plan akromatik objektif: PL L50?/0,70 BD ÇM 2,5 mm
• Sonsuz plan akromatik objektif: PL L60x/0,70 BD ÇM: 1,9 mm
• Sonsuz plan akromatik objektif: PL L80x/0,80 BD ÇM: 0,8 mm
• Sonsuz plan akromatik objektif: PL L100?/0,85 (kuru) BD ÇM: 0,4 mm
• Kalibrasyon lami
