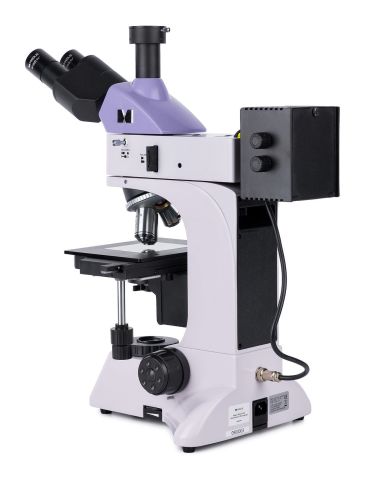

MAGUS Metal D600 Metalurji Dijital Mikroskobu

Metalurji mikroskobu MAGUS Metal 600, parlak alan ve polarizasyon mikroskopi tekniklerini kullanarak yansitmali isikta opak örnekleri (metaller, alasimlar, boya kaplamalari, yari iletken ve diger malzemeler) incelemek için tasarlanmistir. Düz ve cilali örnekler üzerindeki mikro yapilari inceleyebilirsiniz. Geçirimli isik aydinlatici, filtreler ve yari saydam malzemeler (ince filmler gibi) üzerinde tutulan partiküllerin de mikroskop altinda incelenmesini mümkün kilar. Mikroskop, jeologlar, metalurjistler, mühendisler, arkeologlar ve diger bilim alanlarindaki uzmanlar tarafindan yürütülen arastirma ve analizler için uygundur.

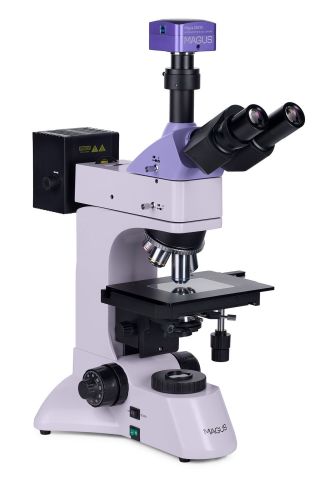

Dijital kamera

MAGUS CBF30 Dijital Kamera, mikroskop araciligiyla fotograf ve video çekmenizi, elde edilen dosyalari düzenlemenizi, sunumlar düzenlemenizi ve nesnelerin dogrusal ve açisal ölçümlerini yapmanizi (dogru kalibrasyondan sonra) saglar.
Cihaz, aydinlik alan yöntemini ve 4x, 10x, 20x ve 40x objektifleri kullanan mikroskoplarda çalismak üzere tasarlanmistir.

6,3 MP sensör, maksimum 3072x2048 piksel çözünürlükte parlak ve ayrintili fotograflar ve videolar çekmenizi saglar. Gerekirse, çözünürlük 1536x1024 piksele düsürülebilir. Ancak bu, 59 fps’de kalacak olan kare hizini etkilemeyecek, böylece sarsinti veya gecikme olmadan düzgün kare geçisleri saglanacaktir.

SONY Exmor arkadan aydinlatmali renkli CMOS sensör, kamerayi düsük isik kosullarinda bile kullanmanizi saglar. Görüntü okunabilir ve parlak kalacaktir. Büyütme orani 0,5x ile 0,75x arasinda olan bir adaptörün kullanilmasi, bozulma olmadan mümkün olan en net görüntüyü saglayacaktir.

Optik parçalar

Trinoküler baslik, kamera montaji (dahil degildir) için bir trinoküler tüp ile donatilmistir. Isin demeti iki konuma ayrilabilir: 100:0 veya 0:100; bu, isin demetini dijital kameraya veya göz mercegi tüpüne yönlendirebileceginiz anlamina gelir. Trinoküler baslik 30° egimli ve uzun gözlemler için uygundur. Sol tüp üzerinde bir diyopter ayar halkasi mevcuttur.

Temel yapilandirmada, mikroskop büyütme orani 50x ile 600x araligindadir. Üst büyütme sinirini arttirmak için ek göz mercekleri takabilirsiniz. Objektifli döner burun parçasi iç kisma dönüktür. Ayni anda bes objektif takilabilir; bunlardan dördü kite dahildir ve ek bir tane takmak için bir yuva bostur. Mikroskopta, parlak alan mikroskopisi için uygun olan uzun bir çalisma mesafesine sahip plan akromatik objektifler kullanilmaktadir.

Aydinlatma

Mikroskop geçirimli ve yansitmali isik aydinlatma sistemleriyle donatilmistir. Her ikisinde de AC güç kaynagiyla çalisan parlakligi ayarlanabilen 30 W halojen ampüller kullanilmaktadir. Halojen ampüller rahat çalismaya olanak veren bir renk sicakliginda isik yayar.

Mikroskop, yansitmali isik gözlemleri için polarizasyon cihazlariyla donatilmistir: yerlesik analizör ve çikarilabilir polarizör. Açiklik ve alan diyaframlari Köhler aydinlatmasinin kurulmasini mümkün kilar ve ayrica kit içerisinde renk filtreleri de mevcuttur. Diyafram açikliklari ve yansitmali isik kaynagi ortalanabilir.

Geçirimli isik aydinlatma sisteminde, ortalanmis ve yüksekligi ayarlanmis olmak üzere konumu iki sekilde ayarlanabilen geleneksel bir Abbe kondansatör kullanilmaktadir. Düsük büyütme oranina sahip objektiflerle kullanim için yukari açilir bir mercekle tamamlanmistir. Açiklik ve alan diyaframlari bulunur, böylelikle Köhler aydinlatma yöntemini kullanabilirsiniz.

Nesne tablasi ve odaklama mekanizmasi

Nesne tablasina konulabilecek örnegin maksimum yüksekligi 20 mm'dir. Örnek, nesne tablasinin iki eksen boyunca hareket ettirilmesiyle hareket ettirilir. Opak örneklerle çalismak için kullanilan bir cam levha ile tamamlanmistir.

Odak ayari için kaba ve ince odaklama mekanizmalari kullanilir. Odaklama pürüzsüz ve hassastir. Kaba odaklamanin bir kilit dügmesi ve germe ayari vardir. Odaklama dügmeleri her iki tarafta koaksiyel olarak konumlandirilmistir, böylece çalisirken ellerinizi havada tutmak zorunda kalmaz, masaya koyabilirsiniz.

Aksesuarlar

MAGUS Metal 600 mikroskop ek göz mercekleri, uzun çalisma mesafeli objektifler, dijital kameralar ve kalibrasyon lamlariyla donatilabilir.

Mikroskopun önemli özellikleri:

• Yansitmali isikta opak düz ve cilali örnekleri ve geçirimli isikta yari saydam örnekleri incelemek için mikroskop
• Trinoküler tüp ve isin ayiriciya sahip trinoküler baslik
• Geçirimli ve yansitmali isik kaynagi: 30 W halojen ampül
• Geçirimli ve yansitmali isikta Köhler aydinlatma yöntemi, yansitmali isikta polarizasyon mikroskopi teknigi
• Yansitmali isik aydinlatma sisteminin ortalanabilen elemanlari (diyaframlar ve isik kaynaklari), filtre seti
• Düsük büyütmeli objektiflerle kullanilan, yukari açilir mercekli Abbe kondansatör
• Çok çesitli ek objektifler ve göz mercekleri

Kameranin önemli özellikleri:

• Düsük büyütmeli objektiflerle kullanilmasi önerilir
• Düsük isik kosullarinda bile net görüntüler için isiga duyarli renkli sensör
• Hareketli nesnelerin veya hizli hareket eden süreçlerin gözlemlenmesi için yeterli olan 59 fps kare hizi
• Kit, tüm kamera özelliklerinin islevselligini tam olarak saglayan ve sonuç olarak “hizli baslangiç” saglayan bir yazilim içerir
• Yüksek veri aktarim hizlari için güvenilir USB 3.0 arabirimi
• Herhangi bir zamanda size en uygun seçenegi seçebilmeniz için çözünürlük ayari

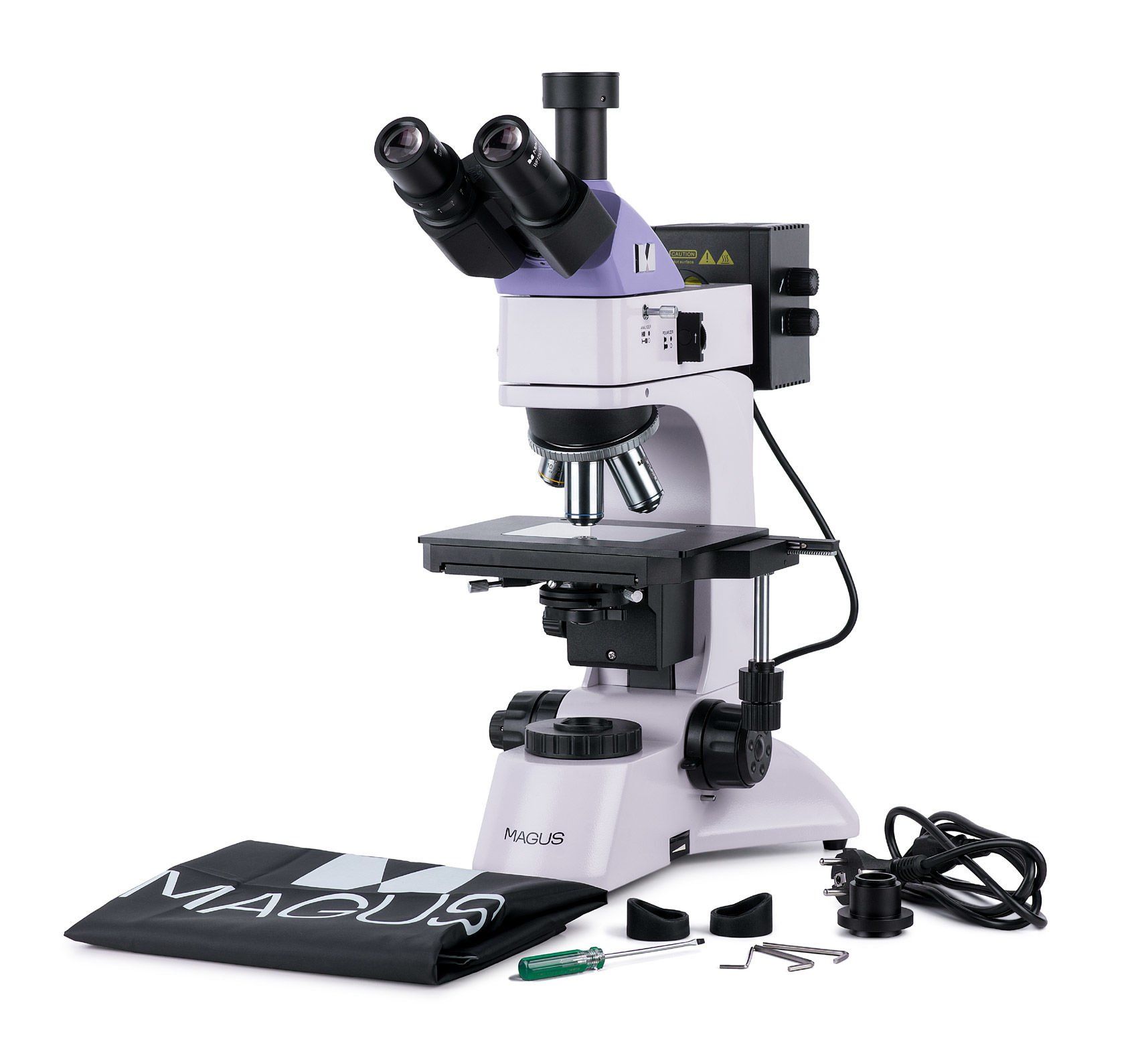

Kit içerigi:

• MAGUS CBF30 Dijital Kamera (dijital kamera, USB kablosu, sürücüleri ve yazilimi içeren kurulum CD'si, kullanim kilavuzu ve garanti karti)
• Güç girisli taban, geçirimli isik kaynagi ve kondansatör, odaklama mekanizmasi, nesne tablasi ve döner burun parçasi
• Lamba yuvali yansitmali isik aydinlatici
• Trinoküler baslik
• Sonsuz plan akromatik objektif: PL L5x/0,12 ÇM 26,1 mm
• Sonsuz plan akromatik objektif: PL L10?/0,25 ÇM 20,2 mm
• Sonsuz plan akromatik objektif: PL L40?/0,60 ÇM: 3,98 mm
• Sonsuz plan akromatik objektif: PL L60x/0,70 ÇM: 2,08 mm
• Uzun göz mesafeli göz mercegi 10x/22 mm (2 adet)
• Cam nesne tablasi levhasi
• C-mount adaptör 1x
• Altigen anahtar
• AC güç kablosu
• Yansitmali isik aydinlatici güç kablosu
• Toz kapagi
• Kullanim kilavuzu ve garanti karti

Talep üzerine mevcuttur:

• Ölçekli 10x/22 mm göz mercegi
• 12,5x/14 mm göz mercegi (2 adet)
• 15x/15 mm göz mercegi (2 adet)
• 20x/12 mm göz mercegi (2 adet)
• 25x/9 mm göz mercegi (2 adet)
• Sonsuz plan akromatik objektif: PL L20?/0,40 ÇM 8,80 mm
• Sonsuz plan akromatik objektif: PL L50?/0,70 ÇM 3,68 mm
• Sonsuz plan akromatik objektif: PL L80x/0,80 ÇM: 1,25 mm
• Sonsuz plan akromatik objektif: PL L100x/0,85 (kuru) ÇM 0,40 mm
• Kalibrasyon lami
