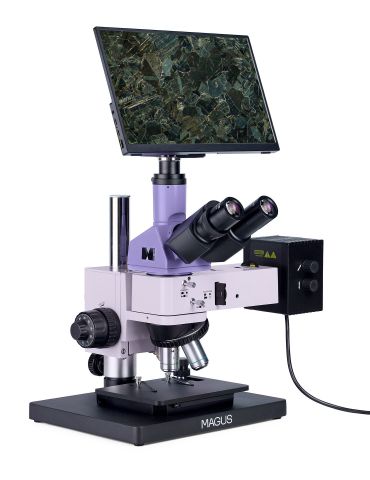

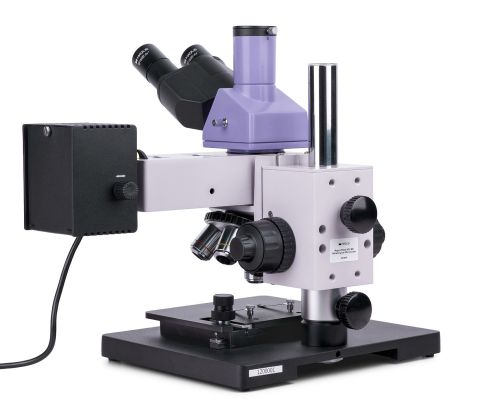

MAGUS Metal D630 BD LCD Metalurji Dijital Mikroskobu
Parlak alan, karanlik alan ve polarizasyon mikroskopi teknikleri için MAGUS Metal D630 BD LCD Metalurji Dijital Mikroskobu. Güçlü halojen aydinlatma, her türlü objektif mercegi ve her türlü mikroskopi yöntemiyle kaliteli bir görüntü üretir. Mikroskop, metal ve yari iletken malzemelerin ve opak nesnelerin mikro yapisinin kalite kontrolü ve incelenmesi için tasarlanmistir. Üretim tesislerinde, arastirma merkezlerinin laboratuvarlarinda ve üniversite bölümlerinde arastirma yapmak için kullanilir.
Dijital kamera
MAGUS CHD40, üç video arayüzüne ve monitör çözünürlügüne bagli olarak 4K ile Full HD arasinda otomatik geçise sahip bir dijital HDMI kameradir.
Kamera 8 MP sensörle donatilmistir ve HDMI veya USB 3.0 araciligiyla baglandiginda 4K çözünürlükte (3840x2160 piksel) gerçekçi görüntüler üretir. Wi-Fi araciligiyla baglandiginda görüntü kalitesi Full HD’dir (1920x1080 piksel).
Kamera dogrudan bir televizyona, monitöre veya projektöre baglanmak için HDMI arayüzünü kullanir. Bu modda kamera bilgisayara baglanmadan bagimsiz olarak çalisir. HDMI arayüzü, kameradan harici ekrana yüksek ve stabil bir aktarim hizi saglar. Wi-Fi veya USB 3.0 araciligiyla kamerayi bilgisayara baglayabilirsiniz. Video 30 fps’de kaydedilir.
Kamera, yüksek FPS’yi yüksek bant genisligi HDMI ile birlestirir. Bu nedenle videolar canlidir, kareler arasinda donma veya bosluk olmaz. Maksimum çözünürlükte görüntü iyi ayrintilara sahiptir, hareketli nesneler hatasiz görünür ve nesne hareketi gecikme olmadan görüntülenir.
Monitör
MAGUS MCD40 Monitör, MAGUS mikroskobun görsellestirme sistemini kullanacak sekilde tasarlanmistir. Gerçek zamanli görüntüleri görüntülemek için mikroskoba takilan bir kameraya baglanir. MAGUS 4K HDMI kameralari destekler. Diyagonal ekran boyutu 13,3 inçtir. IPS matrisi genis izleme açilarina sahip parlak görüntüler saglar. Ekrana belirli bir açidan baktiginizda renk üretimi bozulmaz. Ekran, bir masanin veya rafin üzerindeki katlanabilir standa koyulabilir veya dogrudan kameraya veya mikroskop standina monte edilebilir.
Optik parçalar
Trinoküler baslikta dijital kameranin (dahil degildir) takildigi bir trinoküler tüp bulunur. Isik demeti, bir göz mercegi/kamera isik yolu seçim dügmesi kullanilarak göz merceklerine ya da trinoküler tüpe yönlendirilir. Trinoküler baslik, kolay gözlem için 30° egilebilir. Diyopter ayar halkasi sol tüpte bulunur.
Temin edilen objektifleri döner burun parçasina monte ettikten sonra, ek bir objektif için bir yuva bos kalir. Tüm temel objektifler plan akromatiktir, uzun çalisma mesafesine sahiptir ve parlak alan ve karanlik alan mikroskopisine uygundur.
Aydinlatma
Karanlik alan gözlemleri için, mikroskopta artirilmis güce (50 W) sahip bir halojen ampul bulunur. Ek olarak, yansitmali isik aydinlatma sistemi sunlari içerir: bir filtre seti, açiklik ve alan diyaframlari, bir karanlik alan cihazi, bir yerlesik analizör ve çikarilabilir polarizör. Açikliklar ve isik kaynagi ortalanabilir. Köhler aydinlatma yöntemi kurulabilir.
Nesne tablasi ve odaklama mekanizmasi
Mikroskop, standi ve odaklama mekanizmasi açisindan ilginç bir tasarima sahiptir; örnek herhangi bir boyut ve yükseklikte olabilir. Diger bir özelligi ise küçük boyutudur; mikroskop, maksimum 40 cm yükseklige sahip yüzeylere kolaylikla sigar. Kaba ve ince odaklama dügmeleri koaksiyeldir ve mikroskopi gövdesinin her iki yaninda bulunur. Kaba gerginlik ayari da yapilabilmektedir.
Aksesuarlar
MAGUS Metal 630 BD mikroskobu için ek aksesuarlar ayrica siparis edilebilir. Bunlar arasinda uyumlu göz mercekleri, parlak ve karanlik alan için uzun çalisma mesafeli objektifler, kalibrasyon lamlari ve dijital kameralar yer alir.
Mikroskopun önemli özellikleri:
- Her boyut ve yükseklikteki opak örneklerin incelenmesi için uygundur
- Dijital kamera ve 100/0 ve 0/100 isin demeti bölücü monte etmek için trinoküler tüplü trinoküler baslik
- Parlak alan, karanlik alan ve polarizasyon mikroskopi teknikleri kullanarak yansitmali isikta gözlemler
- Halojen isik kaynaginin gücü 50 W'a yükseltilmistir (karanlik alan için uygun)
- Köhler aydinlatmasi için alan ve açiklik diyaframlarinin yani sira renkli isik filtresi seti, ortalanabilir iki diyafram ve isik kaynagi
- Mikroskobu küçük alanlara monte etmek için kompakt stand tasarimi
- Çok çesitli istege bagli aksesuarlar
Kameranin önemli özellikleri:
- Kamera, bir bilgisayara baglanmadan ve HDMI arayüzü araciligiyla bagimsiz olarak çalisir. Wi-Fi ve USB 3.0 arayüzü araciligiyla bir bilgisayara baglanabilir.
- Monitör çözünürlügüne bagli olarak 4K ile Full HD arasinda otomatik geçis
- Hareketli nesneleri gözlemlemek, video kaydetmek ve örnegi sarsinti veya gecikme olmadan hareket ettirmek için 30 fps
- SONY Exmor/Starvis renkli CMOS arkadan aydinlatmali sensör, düsük isik kosullarinda bile yüksek isik duyarliligi ve düsük gürültü seviyesi saglar. Daha net, daha parlak ve daha fazla renk doygunluguna sahip görüntüler elde edersiniz.
- Fotograf, video kaydetme, düzenleme, harici ekran islevleri, dogrusal ve açisal ölçümler içeren yazilim

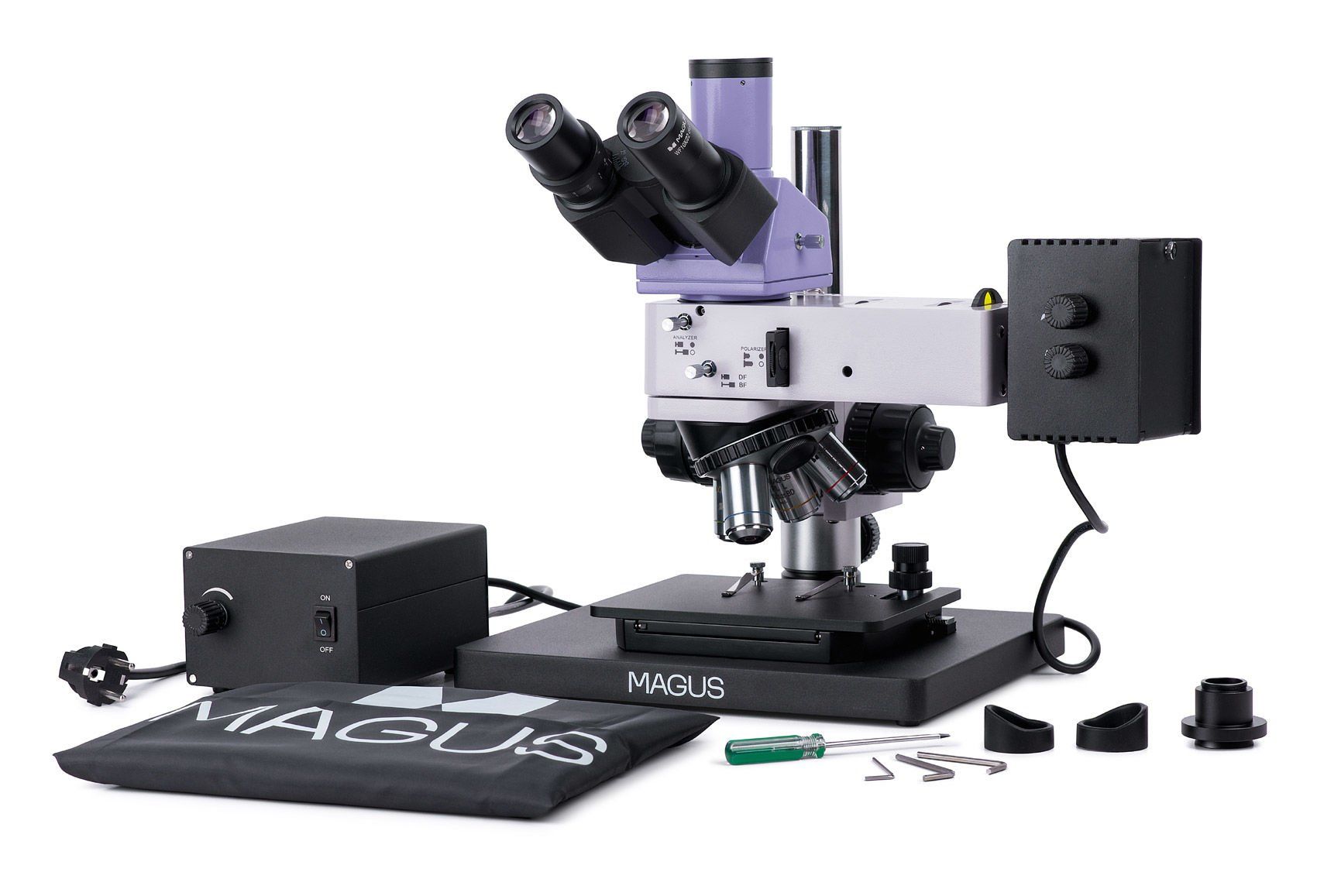

Kit içerigi:
- MAGUS CHD40 Dijital Kamera (dijital kamera, HDMI kablosu (1,5 m), USB 3.0 kablosu (1,5 m), USB fare, 32 GB SD bellek karti, USB Wi-Fi adaptörü (2 adet), AC güç adaptörü 12 V/1 A (Avrupa), sürücüleri ve yazilimi içeren kurulum CD'si, kullanim kilavuzu ve garanti karti)
- MAGUS MCD40 LCD Monitör
- Odaklama mekanizmali stand, nesne tablasi ve döner burun parçasi
- Lamba yuvali yansitmali isik aydinlatici
- Trinoküler baslik
- Sonsuz plan akromatik objektif: PL L5x/0,12 BD ÇM 9,7 mm
- Sonsuz plan akromatik objektif: PL L10x/0,25 BD ÇM 9,3 mm
- Sonsuz plan akromatik objektif: PL L20x/0,40 BD ÇM 7,2 mm
- Sonsuz plan akromatik objektif: PL L50?/0,70 BD ÇM 2,5 mm
- Uzun göz mesafeli göz mercegi 10x/22 mm (2 adet)
- C-mount adaptör 1x
- Altigen anahtar
- Güç girisli taban
- Güç kablosu
- Yansitmali isik aydinlatici güç kablosu
- Toz kapagi
- Kullanim kilavuzu ve garanti karti
Talep üzerine mevcuttur:
- Ölçekli 10x/22 mm göz mercegi
- 12,5x/14 mm göz mercegi (2 adet)
- 15x/15 mm göz mercegi (2 adet)
- 20x/12 mm göz mercegi (2 adet)
- 25x/9 mm göz mercegi (2 adet)
- Sonsuz plan akromatik objektif: PL L40x/0,60 BD ÇM 3,0 mm
- Sonsuz plan akromatik objektif: PL L60x/0,70 BD ÇM 1,9 mm
- Sonsuz plan akromatik objektif: PL L80x/0,80 BD ÇM 0,8 mm
- Sonsuz plan akromatik objektif: PL L100?/0,85 (kuru) BD ÇM 0,4 mm
- Kalibrasyon lami
| Marka | MAGUS |
| Garanti | 5 yil |
| EAN | 5905555018379 |
| Paket boyutu (UxGxY) | 39x37x73 cm |
| Nakliye Agirligi | 22.25 kg |
| Sinirlayici | MAGUS Metal 630 BD Metalurji Mikroskobu |
| Tip | isik/optik, metalurji |
| Kafa | üç gözlü |
| Nozul | Siedentopf |
| Kafa egim açisi | 30° |
| Büyütme, x | 50 — 500 |
| Büyütme araligi | 200x–800x |
| Büyütme, x (istege bagli) | 50–1000/1250/1500/2000/2500 |
| Göz mercegi boru çapi, mm | 30 |
| Göz mercekleri | 10?/22 mm, göz mesafesi: 10 mm (*istege bagli: ölçekli 10x/22 mm, 12,5x/14; 15x/15; 20x/12; 25x/9) |
| Objektifler | sonsuz plan akromatik: PL L5x/0,12 BD, PL L10x/0,25 BD, PL L20x/0,40 BD, PL L50x/0,70 BD; ortak odak yüksekligi 45 mm (*istege bagli: PL L40x/0,60 BD, PL L60x/0,70 BD, PL L80x/0,80 BD, PL L100x/0,85 BD (kuru)) |
| Döner burun parçasi | 5 hedef için |
| Çalisma mesafesi, mm | 9,7 (5x); 9,3 (10x); 7,2 (20x); 2,5 (50x); 3,0 (40x); 1,9 (60x); 0,80 (80x); 0,40 (100x) |
| Gözbebekleri arasi mesafe, mm | 48 — 75 |
| Lamel yuvasi, mm | 185x140 |
| Lamel yuvasi hareket araligi, mm | 35/30 |
| Lamel yuvasi özellikleri | iki eksenli mekanik; mikroskop tabani boyutu: 300x240 mm |
| Göz mercegi diyopter ayari, diyopterler | ±5 (sol tüpte) |
| Diyafram | yerlesik açiklik ve alan |
| Odak | koaksiyel, kaba (kaba odaklama gerilim ayarli) ve ince (0,002 mm) |
| Aydinlatma | halojen |
| Parlaklik ayari | yes |
| Güç kaynagi | 220±22 V, 50 Hz, AC agi |
| Isik kaynagi türü | 12 V/50 W |
| Isik filtreleri | yesil, mavi, sari, mat |
| Çalisma sicakligi araligi, °C | 5 — 35 |
| Ek | yerlesik analizör ve çikarilabilir polarizör, karanlik alan cihazi |
| Kullanici seviyesi | deneyimli kullanicilar, profesyoneller |
| Montaj ve kurulum zorluk seviyesi | karmasik |
| Uygulama | metalurji |
| Aydinlatma konumu | üst |
| Arastirma yöntemi | parlak alan, karanlik alan, polarizasyon |
| Kese/çanta/torba sete dahildir | toz kapagi |
| === Sinirlayici === | Dijital kamera |
| Sensör | Sony Exmor/Starvis CMOS |
| Renkli/monokrom | renkli |
| Megapiksel | 8 |
| Maksimum çözünürlük, piksel | 3840x2160 |
| Sensör boyutu | 1/1,2'' (11,14x6,26 mm) |
| Piksel boyutu, um | 2.9x2.9 |
| Arabirim baglayicilari | Wi-Fi, HDMI 1,4, USB 3.0 |
| Bellek karti | 32 GB’a kadar SD |
| Ek cihaz baglama özelligi | USB fare, flash bellek (USB), Wi-Fi adaptörü (USB) |
| Isik duyarliligi | 1028 mV ile 1/30 s |
| Sinyal/gürültü orani | 1/30 s ile 0,13 mV |
| Pozlama süresi | 0,14 ms – 1000 ms |
| Video kaydi | yes |
| Kare hizi, fps ve çözünürlük | 30@3840x2160 (HDMI), 30@1920x1080 (Wi-Fi), 30@3840x2160 (USB 3.0) |
| Kurulum yeri | trinoküler tüp, göz mercegi yerine göz mercegi tüpü |
| Görüntü biçimi | *.jpg, *.tif |
| Video biçimi | *.h264/*.h265, *.mp4 |
| Spektral aralik, nm | 380–650 (dahili KÖ filtresi) |
| Obtüratör türü | ERS (elektronik hareketli obtüratör) |
| Yazilim | HDMI: yerlesik; USB: MAGUS View |
| Sistem gereksinimleri | Windows 8/10/11 (32 bit ve 64 bit), Mac OS X, Linux, 2,8 GHz'e kadar Intel Core 2 veya üzeri, minimum 4 GB RAM, USB 2.0 baglanti noktasi, RJ45, CD-ROM, 19" veya daha büyük ekran |
| Montaj türü | C-mount |
| Gövde | CNC alüminyum alasim |
| Kamera güç kaynagi | DC adaptörü 12 V, 1 A |
| DC güç adaptörü teknik özellikleri | giris: AC voltaji 100–240 V, 50/60 Hz, çikis: DC voltaji 12 V/1 A |
| Kamera çalisma sicakligi araligi, °? | -10 — 50 |
| Çalisma nemi araligi, % | 30 — 80 |
| === Sinirlayici === | Monitör |
| Matris tipi | IPS |
| Diyagonal görüntüleme, inç | 13.3 |
| Ekran çözünürlügü, px | 3840x2160 (4K) |
| En boy orani | 16:9 |
| Parlaklik, cd/m² | 400 |
| Görüntülenen renk sayisi | 16,7 m |
| Kontrast | 1000:1 |
| Yatay/dikey izleme açisi, ° | 178/178 |
| Görünür ekran alaninin boyutu (GxY), mm | 295x165 |
| Piksel araligi (GxY), mm | 0,154x0,154 |
| Optik kaynagin frekansi, Hz | 60 |
| Matris arka isigi tipi | LED |
| LED arka isik ömrü, h | 50000 |
| Arayüz | HDMI |
| Çalisma sicakligi araligi, °C | -15 — 55 |
| Çalisma nemi araligi, % | 10 — 90 |
| Güç kaynagi | AC 110–220 V, DC 5–12 V/1 A (Type-C) |
| Güç tüketimi, W | 12 (maks.) |
