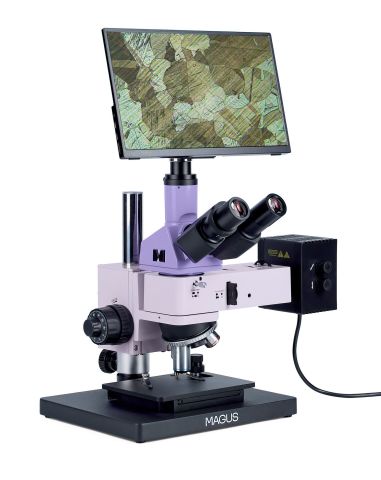

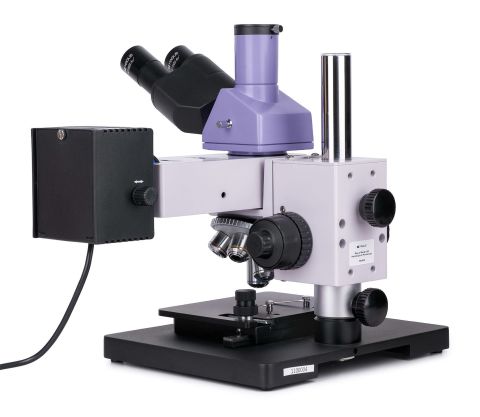

MAGUS Metal D630 LCD Metalurji Dijital Mikroskobu
GELİNCE HABER VERMAGUS Metal D630 LCD metalurji yansimali isik mikroskobu, tüm yükseklik ve boyutlardaki opak nesnelerin mikro yapisini incelemek için kullanilir. Incelenen nesneler metaller, alasimlar, yari iletkenler ve boya kaplamalaridir. Mevcut mikroskopi teknikleri: parlak alan ve polarize isik. Mikroskobun avantajlarindan biri, onu sinirli çalisma ve depolama alanina sahip laboratuvarlar için ideal kilan kompakt boyutudur. MAGUS Metal 630 mikroskop, çesitli sektörlerdeki endüstriler, arastirma merkezleri ve üniversite bölümleri için mükemmel bir seçimdir.
Dijital Kamera
MAGUS CHD20 Dijital Kamera 2 MP sensörle donatilmistir ve 1920x1080 piksel çözünürlükte gerçekçi Full HD görüntüler üretir. Kamera, floresan isikta çalismaya uygun yüksek isik hassasiyetine sahiptir. R, G, B ana renk mozaik filtrelerin kullanimi sayesinde düsük karanlik akim ve net görüntü elde edilir.
Kamera dogrudan bir televizyona, monitöre veya projektöre baglanmak için HDMI arayüzü kullanir. Bu modda kamera bilgisayar olmadan bagimsiz olarak çalisir. HDMI arayüzü, kameradan harici ekrana yüksek ve stabil bir aktarim hizi saglar. Kamerayi bilgisayara baglamak için ek bir USB 2.0 arayüzü saglanmistir.
Video, video çikis arayüzüne bagli olarak 60 fps veya 50 fps hizinda kaydedilir.
Kamera, yüksek FPS’yi yüksek bant genisligi HDMI ile birlestirir, bu nedenle videolar canlidir, kareler arasinda donma veya bosluk olmaz. Maksimum çözünürlükte görüntü iyi ayrintilara sahiptir, hareketli nesneler hatasiz görünür ve nesne hareketi gecikme olmadan görüntülenir.
Monitör
MAGUS MCD monitörler MAGUS mikroskoplari için eksiksiz bir görüntüleme sistemi biçimlendirmek amaciyla MAGUS CHD kameralar ile birlikte çalisir.
Kameraya baglanti HDMI arabirimi üzerinden yapilir. Monitör gerçek zamanli görüntüler gösterir. IPS LCD ekrani genis bir görünüm açisina, yüksek parlakliga ve iyi kontrasta sahiptir. Ekranda daha genis bir açili ile bakarken bile, görüntü bozulmaz. Ekran boyutu 13,3"tir.
Monitör yatay bir yüzeye bir katlanir stand kullanilarak kurulabilir ya da dogrudan bir kamera veya tripoda monte edilebilir.
Optik parçalar
Mikroskobun optik parçalari sonsuzluk düzeltimlidir. Kamerayi monte etmek için kullanilan trinoküler tüp dikey olarak yerlestirilmistir. Isik demeti göz merceklerine ya da trinoküler tüpe yönlendirilebilir. Kamera temel konfigürasyona dahil degildir. Binoküler baslik 30° egildiginden bu mikroskopla uzun saatler çalismak rahattir. Optik parçalari kullanicinin görüs açisina göre ayarlamak için sol göz merceginde diyopter düzeltmesi saglanmistir.
Döner burun parçasinda 5 yuva bulunmaktadir. Kit, 4 plan akromatik objektif içerir. Bunlar takildiklarinda istege bagli olani takmak için bir yuva kalir. Uzun çalisma mesafesine sahip hedefler, parlak alan mikroskopisi için tasarlanmistir.
Aydinlatma
Mikroskop yalnizca yansitmali isik aydinlatmasini kullanir. Aydinlatma sistemi bir polarizasyon cihazi, bir açiklik diyaframi ve bir alan diyaframi içerir. Isik kaynagi: 30 W halojen ampül. Isigi gözler için konforludur, bu nedenle göz yorgunluguna sebep olmaz. Diyafram ve isik kaynagi ortalanabilir ve Köhler aydinlatma kurulumu yapilabilir. Renk filtreleri vardir.
Nesne tablasi ve odaklama mekanizmasi
Benzersiz tasarimin stand ve odaklama mekanizmasi iki avantaj saglar: kompakt boyut ve her yükseklikteki örnekleri gözlemleme olanagi. Mikroskop, maksimum 40 cm yükseklige sahip laboratuvar mobilyalarinin üzerine kolaylikla yerlestirilebilir. Küçük örnekleri incelemek için iki eksenli bir nesne tablasi kullanilir. Odaklama, standin her iki yaninda bulunan koaksiyel kaba ve ince odaklama dügmelerini döndürerek ayarlanir. Mekanizmalar sorunsuz ve dogru bir sekilde çalisir. Kaba gerginlik ayari da yapilabilmektedir.
Aksesuarlar
Mikroskop istege bagli aksesuarlarla gelistirilebilir: uzun çalisma mesafeli objektifler, göz mercekleri, dijital kamera, kalibrasyon lamlari.
Mikroskopun önemli özellikleri:
- Örnek yüksekligi ve boyutunda herhangi bir kisitlama yoktur
- Dijital kamera montaji için trinoküler tüplü ve 100:0 ve 0:100 isin demeti bölücülü trinoküler baslik
- Parlak alan ve polarizasyon mikroskopi tekniklerini kullanarak yansitmali isikta çalismak için sicak isikli 30 W halojen ampul
- Renk filtreleri, Köhler aydinlatmasi kurulum seçenegi, isik kaynagi ve ortalanabilen alan ve açiklik diyaframlari
- Mikroskobu küçük mobilyalara monte etmek için kompakt stand
- Birden fazla istege bagli aksesuar
Kameranin önemli özellikleri:
- Kamera, HDMI arayüzü üzerinden bir bilgisayara baglanmadan bagimsiz olarak çalisir. USB 2.0 arayüzü ile bir bilgisayara baglanabilir
- Kamera çözünürlügü, görüntüleri Full HD monitörde görüntülemek için ideal bir seçim olan 1920x1080 pikseldir
- Hareketli nesneleri gözlemlemek, video kaydetmek ve preparati sarsinti veya gecikme olmadan hareket ettirmek için video çikis arayüzüne bagli olarak 60 fps ve 50 fps
- SONY Starvis renkli CMOS arkadan aydinlatmali sensör, düsük isik kosullarinda bile yüksek isik duyarliligi ve düsük gürültü seviyesi saglar. Daha net, daha parlak ve daha fazla renk doygunluguna sahip görüntüler elde edersiniz.
- Fotograf, video kaydetme, düzenleme, harici ekran islevleri, dogrusal ve açisal ölçümler içeren yazilim

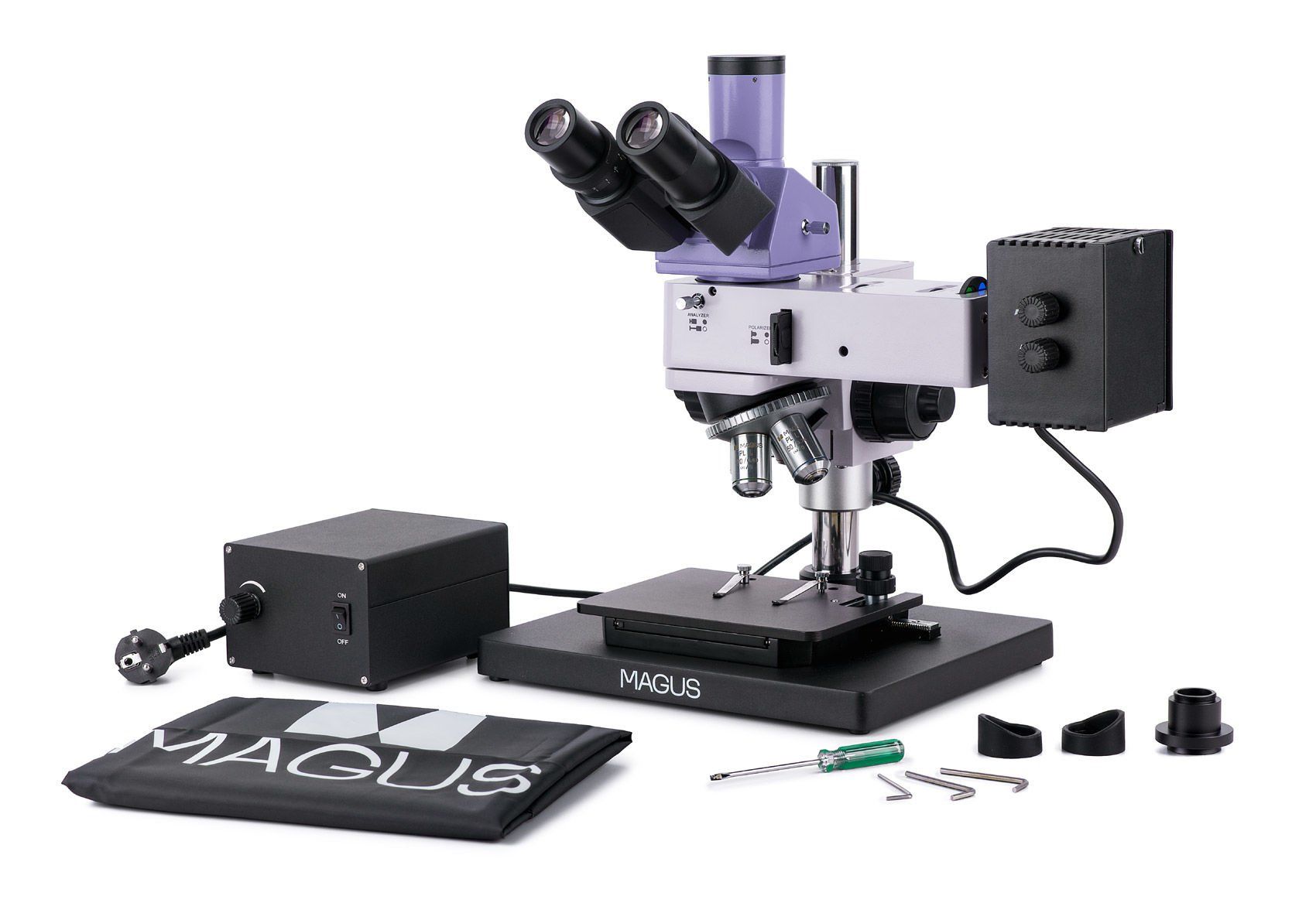

Kit içerigi:
- MAGUS CHD20 Dijital Kamera (dijital kamera, HDMI kablosu (1,5 m), USB 2.0 kablosu (2 m), USB fare, 32 GB SD bellek karti, AC güç adaptörü 12 V/1 A (Avrupa), sürücüleri ve yazilimi içeren kurulum CD'si, kullanim kilavuzu ve garanti karti)
- MAGUS MCD20 LCD Monitör
- Odaklama mekanizmali stand, nesne tablasi ve döner burun parçasi
- Lamba yuvali yansitmali isik aydinlatici
- Trinoküler baslik
- Sonsuz plan akromatik objektif: PL L5x/0,12 ÇM 26,1 mm
- Sonsuz plan akromatik objektif: PL L10?/0,25 ÇM 20,2 mm
- Sonsuz plan akromatik objektif: PL L20?/0,40 ÇM 8,80 mm
- Sonsuz plan akromatik objektif: PL L50?/0,70 ÇM 3,68 mm
- Uzun göz mesafeli göz mercegi 10x/22 mm (2 adet)
- C-mount adaptör 1x
- Altigen anahtar
- Güç girisli taban
- Güç kablosu
- Yansitmali isik aydinlatici güç kablosu
- Toz kapagi
- Kullanim kilavuzu ve garanti karti
Talep üzerine mevcuttur:
- Ölçekli 10x/22 mm göz mercegi
- 12,5x/14 mm göz mercegi (2 adet)
- 15x/15 mm göz mercegi (2 adet)
- 20x/12 mm göz mercegi (2 adet)
- 25x/9 mm göz mercegi (2 adet)
- Sonsuz plan akromatik objektif: PL L40?/0,60 ÇM 3,98 mm
- Sonsuz plan akromatik objektif: PL L60x/0,70 ÇM 2,08 mm
- Sonsuz plan akromatik objektif: PL L80x/0,80 ÇM 1,25 mm
- Sonsuz plan akromatik objektif: PL L100x/0,85 (kuru) ÇM 0,40 mm
- Kalibrasyon lami
| Marka | MAGUS |
| Garanti | 5 yil |
| EAN | 5905555018348 |
| Paket boyutu (UxGxY) | 39x37x73 cm |
| Nakliye Agirligi | 22.25 kg |
| Sinirlayici | MAGUS Metal 630 Metalurji Mikroskobu |
| Tip | isik/optik, dijital, metalurji |
| Kafa | üç gözlü |
| Nozul | Siedentopf |
| Kafa egim açisi | 30° |
| Büyütme, x | 50 — 500 |
| Büyütme araligi | 200x–800x |
| Büyütme, x (istege bagli) | 50–1000/1250/1500/2000/2500 |
| Göz mercegi boru çapi, mm | 30 |
| Göz mercekleri | 10?/22 mm, göz mesafesi: 10 mm (*istege bagli: ölçekli 10x/22 mm, 12,5x/14; 15x/15; 20x/12; 25x/9) |
| Objektifler | sonsuz plan akromatik: PL L5x/0,12, PL L10x/0,25, PL L20x/0,40, PL L50x/0,70; parfokal mesafe 45 mm (*istege bagli: PL L40x/0,60, PL L60x/0,70, PL L80x/0,80, PL L100x/0,85 (kuru)) |
| Döner burun parçasi | 5 hedef için |
| Çalisma mesafesi, mm | 26,1 (5x); 20,2 (10x); 3,98 (40x); 2,08 (60x); 8,80 (20x); 3,68 (50x); 1,25 (80x); 0,40 (100x) |
| Gözbebekleri arasi mesafe, mm | 48 — 75 |
| Lamel yuvasi, mm | 185x140 |
| Lamel yuvasi hareket araligi, mm | 35/30 |
| Lamel yuvasi özellikleri | iki eksenli mekanik; mikroskop tabani boyutu: 300x240 mm |
| Göz mercegi diyopter ayari, diyopterler | ±5 (sol tüpte) |
| Diyafram | yerlesik açiklik ve alan |
| Odak | koaksiyel, kaba (kaba odaklama gerilim ayarli) ve ince (0,002 mm) |
| Aydinlatma | halojen |
| Parlaklik ayari | yes |
| Güç kaynagi | 220±22 V, 50 Hz, AC agi |
| Isik kaynagi türü | 12 V/30 W |
| Isik filtreleri | yesil, mavi, sari, mat |
| Çalisma sicakligi araligi, °C | 5 — 35 |
| Ek | yerlesik analizör ve çikarilabilir polarizör |
| Kullanici seviyesi | deneyimli kullanicilar, profesyoneller |
| Montaj ve kurulum zorluk seviyesi | karmasik |
| Uygulama | metalurji |
| Aydinlatma konumu | üst |
| Arastirma yöntemi | parlak alan, polarizasyon |
| Kese/çanta/torba sete dahildir | toz kapagi |
| === Sinirlayici === | Dijital kamera |
| Sensör | Sony Exmor/Starvis CMOS |
| Renkli/monokrom | renkli |
| Megapiksel | 2 |
| Maksimum çözünürlük, piksel | 1920x1080 |
| Sensör boyutu | 1/2" (7,2x4,05 mm) |
| Piksel boyutu, um | 3.75x3.75 |
| Arabirim baglayicilari | USB 2.0, HDMI 1,4 |
| Bellek karti | 32 GB’a kadar SD |
| Ek cihaz baglama özelligi | USB fare, flash bellek (USB) |
| Isik duyarliligi | 1175 mV ile 1/30 s |
| Sinyal/gürültü orani | 1/30 saniyede 0,15 mV |
| Pozlama süresi | 0,04 ms – 1000 ms |
| Video kaydi | yes |
| Kare hizi, fps ve çözünürlük | 60@1920x1080 (HDMI), 50@1920x1080 (USB) |
| Kurulum yeri | trinoküler tüp, göz mercegi yerine göz mercegi tüpü |
| Görüntü biçimi | *.jpg, *.tif |
| Video biçimi | *.h264/*.h265, *.mp4 |
| Spektral aralik, nm | 380–650 (dahili KÖ filtresi) |
| Obtüratör türü | ERS (elektronik hareketli obtüratör) |
| Yazilim | HDMI: yerlesik; USB: MAGUS View |
| Sistem gereksinimleri | Windows 8/10/11 (32 bit ve 64 bit), Mac OS X, Linux, 2,8 GHz'e kadar Intel Core 2 veya üzeri, minimum 4 GB RAM, USB 2.0 baglanti noktasi, RJ45, CD-ROM, 19" veya daha büyük ekran |
| Montaj türü | C-mount |
| Gövde | CNC alüminyum alasim |
| Kamera güç kaynagi | DC adaptörü 12 V, 1 A |
| DC güç adaptörü teknik özellikleri | giris: AC voltaji 100–240 V, 50/60 Hz, çikis: DC voltaji 12 V/1 A |
| Kamera çalisma sicakligi araligi, °? | -10 — 50 |
| Çalisma nemi araligi, % | 30 — 80 |
| === Sinirlayici === | Monitör |
| Matris tipi | IPS |
| Diyagonal görüntüleme, inç | 13.3 |
| Ekran çözünürlügü, px | 1920x1080 (Full HD) |
| En boy orani | 16:9 |
| Parlaklik, cd/m² | 400 |
| Görüntülenen renk sayisi | 16,7 m |
| Kontrast | 1000:1 |
| Yatay/dikey izleme açisi, ° | 178/178 |
| Görünür ekran alaninin boyutu (GxY), mm | 295x165 |
| Piksel araligi (GxY), mm | 0,154x0,154 |
| Optik kaynagin frekansi, Hz | 60 |
| Matris arka isigi tipi | LED |
| LED arka isik ömrü, h | 50000 |
| Arayüz | HDMI |
| Çalisma sicakligi araligi, °C | -15 — 55 |
| Çalisma nemi araligi, % | 10 — 90 |
| Güç kaynagi | AC 110–220 V, DC 5–12 V/1 A (Type-C) |
| Güç tüketimi, W | 12 (maks.) |
