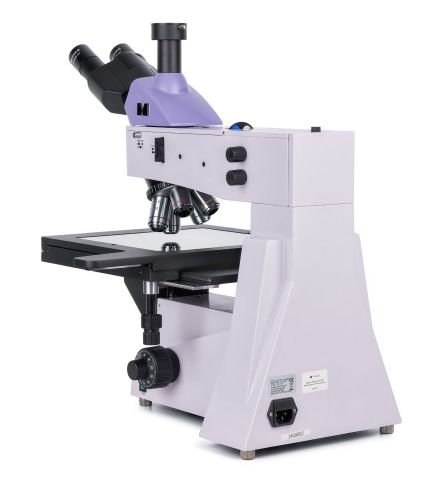

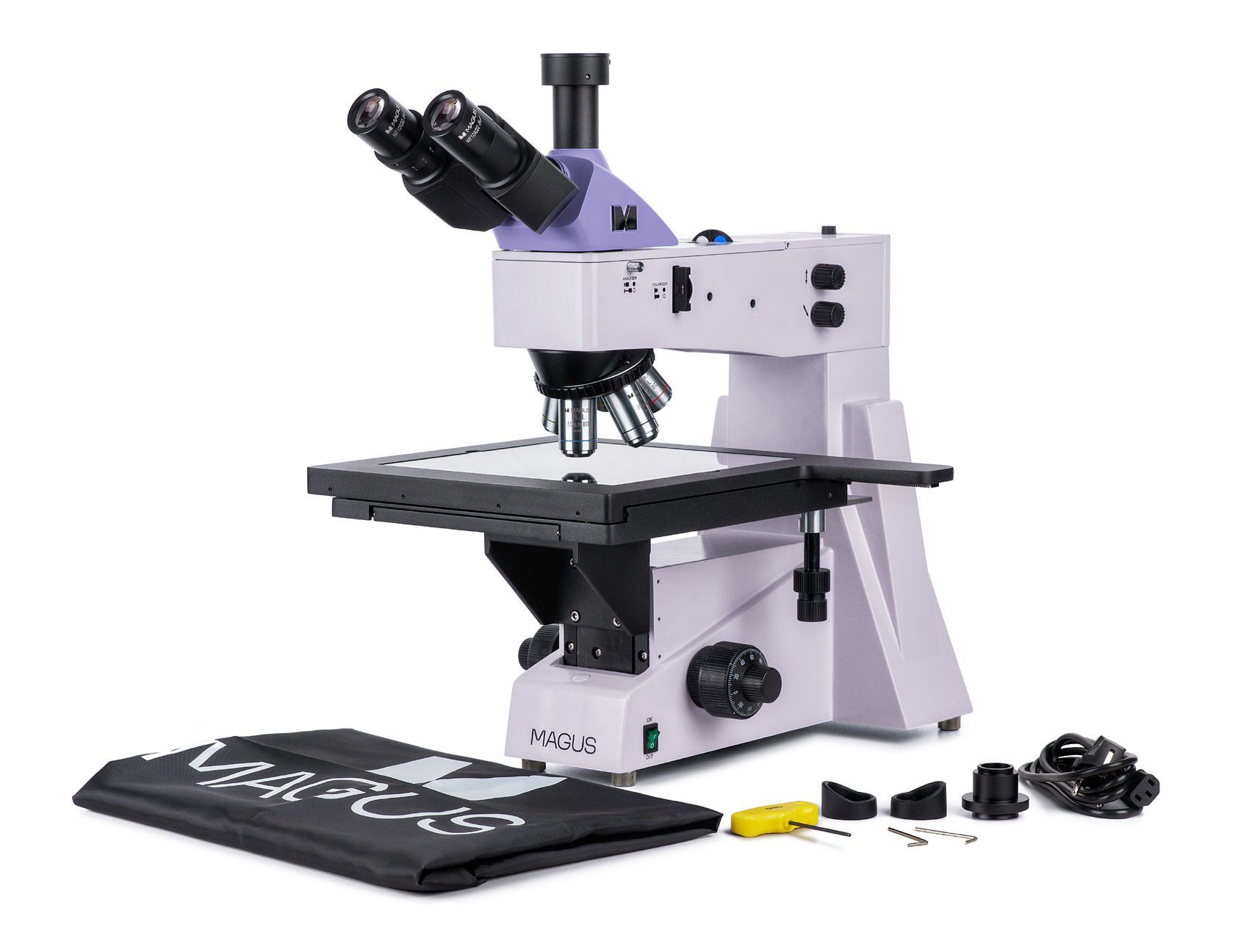

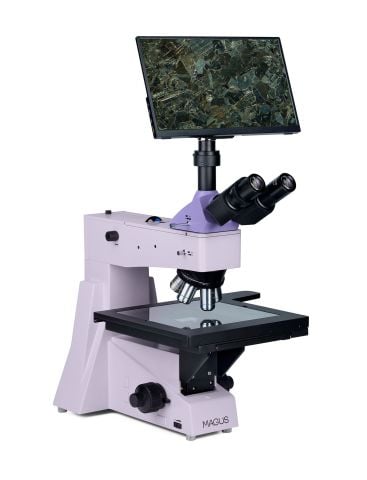

MAGUS Metal D650 BD LCD Metalurji Dijital Mikroskobu: Endüstriyel ve Araştırma Uygulamaları İçin Kapsamlı Çözüm

MAGUS Metal D650 BD LCD Metalurji Dijital Mikroskobu, fotomaskların, entegre devrelerin, baskılı devre kartlarının ve diğer uzun ve geniş nesnelerin yüzeylerini gözlemlemek için özel olarak tasarlanmış, gelişmiş bir dijital metalurji mikroskobudur. Geniş bir nesne tablası ve yüksek büyütme oranında yüksek hassasiyetli gözlemler için 0,7 µm ölçek değerli hassas odaklama ile donatılmıştır. Parlak alan, karanlık alan ve polarize ışık mikroskopi tekniklerini desteklemesiyle kalite kontrol laboratuvarları, araştırma merkezleri ve üniversite bölümleri için uygundur.

Dijital Kamera: Yüksek Çözünürlüklü Görüntüleme ve Esnek Bağlantı

Sistemle birlikte gelen MAGUS CHD40 dijital kamera, üç farklı video arayüzüne (HDMI, Wi-Fi, USB 3.0) sahiptir ve monitör çözünürlüğüne bağlı olarak 4K ile Full HD arasında otomatik geçiş yapar.

• Sensör ve Çözünürlük: 8 MP sensörle donatılmış olup, HDMI veya USB 3.0 aracılığıyla bağlandığında 4K çözünürlükte (3840x2160 piksel) gerçekçi görüntüler üretir. Wi-Fi ile bağlandığında görüntü kalitesi Full HD’dir (1920x1080 piksel).
• Bağımsız Çalışma: Kamera, doğrudan bir televizyona, monitöre veya projektöre bağlanmak için HDMI arayüzünü kullanarak bilgisayara bağlanmadan bağımsız olarak çalışabilir. Bu modda yüksek ve stabil bir aktarım hızı sağlar.
• Yüksek Kare Hızı: 30 fps video kaydı ile videolar canlıdır, kareler arasında donma veya boşluk olmaz. Bu sayede hareketli nesneler hatasız görünür ve nesne hareketi gecikme olmadan görüntülenir.
• Düşük Işık Performansı: SONY Exmor/Starvis renkli CMOS arkadan aydınlatmalı sensör, düşük ışık koşullarında bile yüksek ışık duyarlılığı ve düşük gürültü seviyesi sağlayarak daha net, parlak ve renk doygunluğu yüksek görüntüler elde etmenizi sağlar.
• Yazılım: Fotoğraf ve video kaydetme, düzenleme, harici ekran işlevleri, doğrusal ve açısal ölçümler içeren yazılım sunar.

Monitör: Net ve Geniş Görüntüleme Alanı

MAGUS MCD40 Monitör, MAGUS mikroskobun görselleştirme sistemini kullanacak şekilde tasarlanmıştır.

• Ekran Boyutu ve Çözünürlük: 13,3 inç diyagonal ekran boyutuyla 4K (3840x2160 piksel) çözünürlüğe sahiptir.
• Görüntü Kalitesi: IPS matrisi, geniş izleme açılarına sahip parlak görüntüler sağlar; ekrana belirli bir açıdan bakıldığında bile renk üretimi bozulmaz.
• Montaj Esnekliği: Bir masanın veya rafın üzerindeki katlanabilir standa koyulabilir veya doğrudan kameraya veya mikroskop standına monte edilebilir.

Optik Bileşenler: Hassas ve Yüksek Çözünürlüklü Gözlem

MAGUS Metal D650 BD, gelişmiş optik sistemiyle detaylı ve hassas gözlemler sunar:

• Trinoküler Başlık: Dijital kamera takmak için bir trinoküler tüpe sahiptir. Işık/kamera seçim düğmesi, harici ekranda görüntülenebilecek parlak, ayrıntılı fotoğraflar ve videolar için ışık demetini kameraya yönlendirir. Sol göz merceğinde görüntüyü ayarlamak için bir diyopter halkası bulunur.
• BD Plan Akromatik Objektifler: Özellikle parlak alan ve karanlık alan mikroskopi teknikleri için tasarlanmışlardır. Bu objektifler, uzun bir çalışma mesafesine sahiptir ve 5 hedef için döner burun parçasında yer alır. 50x ila 800x büyütme oranına sahip sonsuzluk düzeltimli optik parçalar sunar.
• Göz Mercekleri: Uzun göz mesafeli 10x/22 mm göz mercekleri (2 adet) dahildir.
• C-mount adaptör: 1x C-mount adaptör ile birlikte gelir.

Aydınlatma ve Odaklama: Detaylı Kontrol ve Rahat Kullanım

Mikroskopun aydınlatma ve odaklama mekanizmaları, kullanıcıya tam kontrol ve rahat bir çalışma pozisyonu sunar:

• Yansıtmalı Işık Aydınlatma: Kullanılan objektif ve mikroskopi tekniklerinden bağımsız olarak tüm gözlemlerin mümkün olduğunca ayrıntılı olmasını sağlar. Işık kaynağı, parlak, eşit ve sıcak aydınlatma sağlayan 50 W’lık bir halojen ampuldür.
• Köhler Aydınlatma: Aydınlatmayı ayarlamak için Köhler aydınlatma yöntemi kullanılabilir. Renk oluşturma için filtreler ve bir polarizasyon cihazı (dahili analizör ve çıkarılabilir polarizör) bulunur. Işık kaynağı, açıklık ve alan diyaframları ortalanabilir. Aydınlatma sistemi bir karanlık alan cihazı da içerir.
• Nesne Tablası: X ve Y eksenleri boyunca 204 mm hareket aralığına sahip 280x270 mm’lik büyük bir nesne tablası ile büyük örnekleri kolaylıkla tutabilir.
• Odaklama Mekanizması: Kaba ve ince odaklama düğmeleri sorunsuz ve güvenli çalışır. Hassas odaklama ölçeği değeri (0,7 µm) sayesinde yüksek büyütme oranlarında hassas çalışma mümkündür. Kaba odaklamanın bir kilit düğmesi ve germe ayarı vardır. Odaklama düğmeleri mikroskobun tabanında yer alarak elleri masanın üzerine koyarak rahat bir pozisyon sağlar.

Teknik Özellikler

Genel Mikroskop Özellikleri:

• Marka: MAGUS
• Garanti: 5 yıl
• Tip: Işık/optik, metalurji
• Kafa: Trinoküler, Siedentopf tipinde, 30° eğim açılı
• Büyütme Aralığı: 50x — 800x (İsteğe bağlı ile 50x–1000x/1250x/1500x/2000x/2500x)
• Göz Merceği Boru Çapı: 30 mm
• Göz Mercekleri: 10x/22 mm (uzun göz mesafesi), diyopter ayarı ±5 (sol tüpte)
• Objektifler: Sonsuz plan akromatik (PL L5x/0.12 BD, PL L10x/0.25 BD, PL L20x/0.40 BD, PL L50x/0.70 BD, PL L80x/0.80 BD)
• Döner Burun Parçası: 5 hedef için
• Çalışma Mesafesi: 0.4 mm (100x) ile 9.7 mm (5x) arası değişir.
• Gözbebekleri Arası Mesafe: 48 — 75 mm
• Lamel Yuvası: 280x270 mm, 204/204 mm hareket aralığı, iki eksenli mekanik
• Odaklama: Koaksiyel kaba (30 mm hareket) ve ince (0.0007 mm) odaklama
• Aydınlatma: Halojen (12 V/50 W), yansıtmalı ışık, parlaklık ayarlı, Köhler aydınlatma, filtreler (yeşil, mavi, sarı, mat), polarizasyon cihazı, karanlık alan cihazı
• Güç Kaynağı: 220±22 V, 50 Hz, AC ağı
• Çalışma Sıcaklığı: 5 — 35°C
• Ek: Yerleşik analizör ve çıkarılabilir polarizör
• Uygulama: Metalurji
• Araştırma Yöntemi: Parlak alan, karanlık alan, polarizasyon
• Kutu İçeriği: Toz kapağı, kullanım kılavuzu, garanti kartı

Dijital Kamera (MAGUS CHD40) Özellikleri:

• Sensör: Sony Exmor/Starvis renkli CMOS, arkadan aydınlatmalı
• Megapiksel: 8 MP
• Maksimum Çözünürlük: 3840x2160 piksel
• Sensör Boyutu: 1/1.2'' (11.14x6.26 mm)
• Piksel Boyutu: 2.9x2.9 µm
• Arabirimler: Wi-Fi, HDMI 1.4, USB 3.0
• Bellek Kartı: 32 GB’a kadar SD
• Kare Hızı: 30 fps (HDMI ve USB 3.0 için 3840x2160, Wi-Fi için 1920x1080)
• Işık Duyarlılığı: 1028 mV ile 1/30 s
• Yazılım: HDMI: yerleşik; USB: MAGUS View
• Sistem Gereksinimleri: Windows 8/10/11 (32 bit ve 64 bit), Mac OS X, Linux
• Kamera Güç Kaynağı: DC adaptörü 12 V/1 A

LCD Monitör (MAGUS MCD40) Özellikleri:

• Matris Tipi: IPS
• Diyagonal Görüntüleme: 13.3 inç
• Ekran Çözünürlüğü: 3840x2160 (4K)
• Parlaklık: 400 cd/m²
• Kontrast: 1000:1
• İzleme Açısı: 178°/178°
• Arayüz: HDMI
• Çalışma Sıcaklığı: -15 — 55°C
