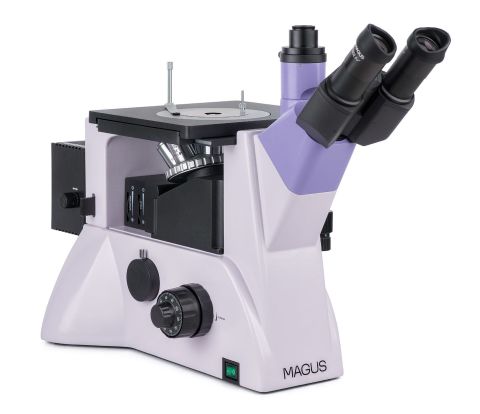

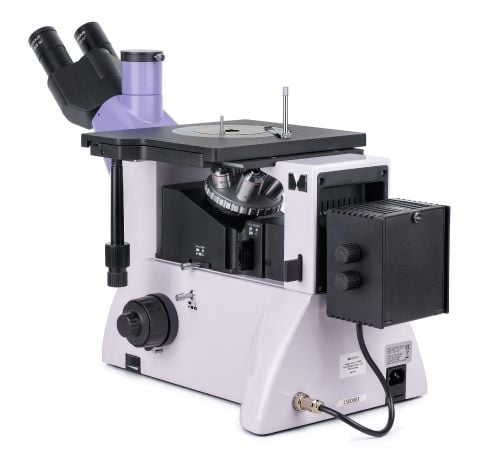

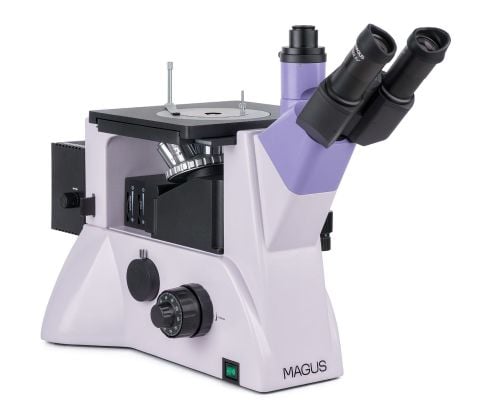

MAGUS Metal V700 Metalurji İnverted Mikroskop
MAGUS Metal V700 Metalurji Inverted Mikroskop yansitmali isikta metallerin, alasimlarin ve yari iletkenlerin mikro yapisini incelemek için uygundur. Nesne tablasi 2 kg’a kadar örnekleri tutabilir (örnegin yalnizca alt yüzeyi düz olmalidir). Örnegin diger kisimlari islem gerektirmez ve herhangi bir sekilde olabilir. Mikroskop, parlak alan ve polarize isik gözlemleri için tasarlanmistir, bir yan kamera baglanti noktasina ve bir trinoküler tüpe sahiptir ve çok çesitli laboratuvar ve üretim uygulamalari için uygundur.
Optik parçalar
Mikroskop, özel tasarimli bir trinoküler baslik ile donatilmistir; göz merceklerinin konumu ayarlanabilir; 180° dönüs mümkündür. Dijital kamera, mikroskop gövdesindeki yan kamera baglanti noktasina ve monitör, mikroskop basligindaki trinoküler tüpe monte edilir. Gövdede isin demeti ayirma – 100:0/0:100, trinoküler baslikta 50:50 ve 100:0.
Döner burun parçasi incelenen örnegin altinda bulunur ve 5 objektif yuvasina sahiptir (hepsi temel konfigürasyona dahildir). Tüm objektifler uzun çalisma mesafesine sahip sonsuz plan akromatik objektiflerdir. Temin edilen objektiflerden herhangi birinin yerine ek bir objektif monte edilebilir. Temel yapilandirmada, mikroskop büyütme orani 50x ile 1000x araligindadir.
Aydinlatma
Yansitmali isik aydinlaticida, parlakligi ayarlanabilir 30 W halojen ampul bulunur. Lamba yuvasi, bir AC güç kaynagi ile çalisir. Parlak alan veya polarizasyon mikroskopi teknikleri kullanilarak birlikte verilen tüm objektiflerle gözlem yapmak için yeterince parlaktir. Köhler aydinlatmasini kurma seçenegi vardir ve isik kaynagi üç eksende ortalanabilir. Mikroskobik fotografçilikta renk sunumunu degistirmek için renk filtreleri kullanilabilir. Her ikisi de çikarilabilen polarizasyon cihazlari (bir analizör ve bir polarizör) vardir.
Nesne tablasi ve odaklama mekanizmasi
10 mm, 20 mm veya 30 mm delikli yuvarlak nesne tablasi plakasi nesne tablasina takilir ve örnek, bir örnek tutucuyla sabitlenir. Nesne tablasi oldukça genistir (242x200 mm) ve eklenen örnekle birlikte iki eksen boyunca hareket eder. Kaba ve ince odaklama dügmelerini kullanarak görüntünün keskinligini ayarlayabilirsiniz. Kaba dügme gerginliginin sertligini ayarlayabilirsiniz ve bir kilit dügmesi vardir.
Aksesuarlar
Ek aksesuarlar MAGUS Metal V700 mikroskoptan en iyi sekilde yararlanmanizi saglar. Göz mercekleri, uzun çalisma mesafeli plan akromatik objektifler, kalibrasyon lamlari ve dijital kameralar mevcuttur.
Önemli özellikler:
- Parlak ve polarizasyon mikroskopi tekniklerini kullanarak büyük ve agir örneklerin incelenmesi; örnegin yalnizca bir tarafi islenmelidir
- Büyük nesne tablasi, 10 mm, 20 mm ve 30 mm delikli yuvarlak döner nesne tablasi plakalari
- Trinoküler baslik montaj sirasinda 180° döndürülebilir
- Dijital kamera ve monitörü monte etmek için iki seçenek vardir: 50:50 ve 100:0 isin demeti ayirma ile trinoküler baslik üzerine veya 100:0 veya 0:100 isin demeti ayirma ile mikroskop gövdesi üzerine
- Yansitmali isik gözlemleri, isik kaynagi – parlakligi ayarlanabilir 30 W halojen ampul
- Köhler aydinlatma kurulumu, çikarilabilir analizör ve polarizör ve ortalanabilen bir isik kaynagi
- Mikroskobun yeteneklerini artirmak için genis uyumlu aksesuar seçkisi

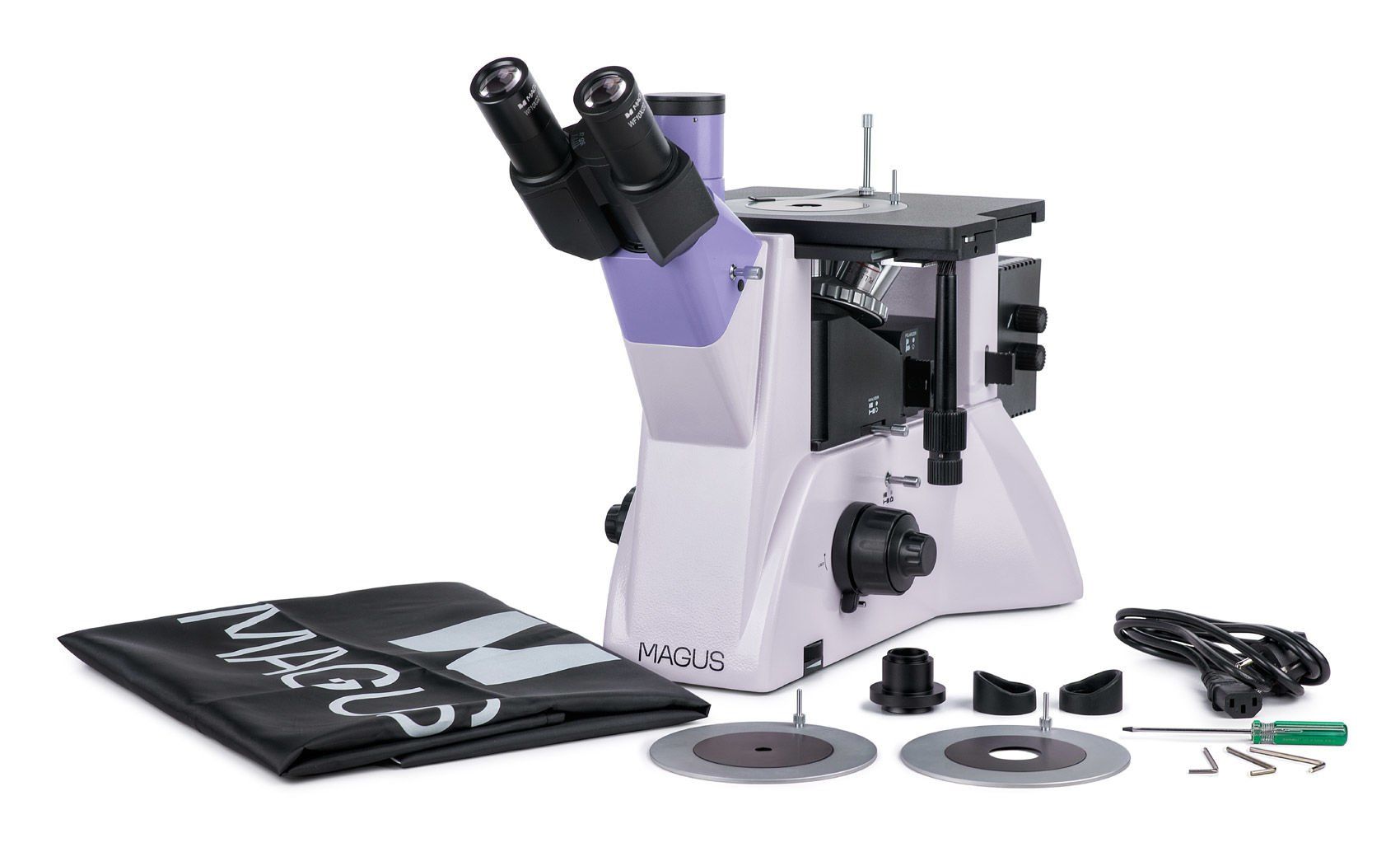

Kit içerigi:
- Güç girisi, odaklama mekanizmasi, nesne tablasi ve döner burun parçasi içeren taban
- Lamba yuvali yansitmali isik aydinlatici
- Trinoküler baslik
- Sonsuz plan akromatik objektif: PL L5x/0,12 ÇM 26,1 mm
- Sonsuz plan akromatik objektif: PL L10?/0,25 ÇM 20,2 mm
- Sonsuz plan akromatik objektif: PL L20?/0,40 ÇM 8,80 mm
- Sonsuz plan akromatik objektif: PL L50?/0,70 ÇM 3,68 mm
- Sonsuz plan akromatik objektif: PL L100x/0,85 (kuru) ÇM 0,40 mm
- Uzun göz mesafeli göz mercegi 10x/22 mm (2 adet)
- C-mount adaptör 1x
- Altigen anahtar
- AC güç kablosu
- Toz kapagi
- Kullanim kilavuzu ve garanti karti
Talep üzerine mevcuttur:
- Ölçekli 10x/22 mm göz mercegi
- 12,5x/14 mm göz mercegi (2 adet)
- 15x/15 mm göz mercegi (2 adet)
- 20x/12 mm göz mercegi (2 adet)
- 25x/9 mm göz mercegi (2 adet)
- Sonsuz plan akromatik objektif: PL L40?/0,60 ÇM 3,98 mm
- Sonsuz plan akromatik objektif: PL L60x/0,70 ÇM 2,08 mm
- Sonsuz plan akromatik objektif: PL L80x/0,80 ÇM 1,25 mm
- Dijital kamera
- Kalibrasyon lami
| Marka | MAGUS |
| Garanti | 5 yil |
| EAN | 5905555018447 |
| Paket boyutu (UxGxY) | 49x34x68 cm |
| Nakliye Agirligi | 16.5 kg |
| Tip | isik/optik, metalurji |
| Kafa | üç gözlü |
| Nozul | Siedentopf, döner 180° |
| Kafa egim açisi | 45° |
| Büyütme, x | 50 — 1000 |
| Büyütme araligi | 800x–1280x |
| Büyütme, x (istege bagli) | 50–1250/1500/2000/2500 |
| Göz mercegi boru çapi, mm | 30 |
| Göz mercekleri | 10?/22 mm, göz mesafesi: 10 mm (*istege bagli: ölçekli 10x/22 mm, 12,5x/14; 15x/15; 20x/12; 25x/9) |
| Objektifler | sonsuz plan akromatik: PL L5x/0,12, PL L10x/0,25, PL L20x/0,40, PL L50x/0,70, PL L100x/0,85 (kuru); parfokal mesafe 45 mm (*istege bagli: PL L40x/0,60, PL L60x/0,70, PL L80x/0,80) |
| Döner burun parçasi | 5 hedef için |
| Çalisma mesafesi, mm | 26,1 (5x); 20,2 (10x); 3,98 (40x); 2,08 (60x); 8,80 (20x); 3,68 (50x); 1,25 (80x); 0,40 (100x) |
| Gözbebekleri arasi mesafe, mm | 48 — 75 |
| Lamel yuvasi, mm | 242x200 |
| Lamel yuvasi hareket araligi, mm | 30/30 |
| Lamel yuvasi özellikleri | iki eksenli mekanik, Ø10 mm, Ø20 mm ve Ø30 mm delikli yuvarlak döner nesne plakasi Ø130 mm |
| Diyafram | yerlesik açiklik ve alan |
| Odak | koaksiyel, kaba (kaba odaklama gerilim ayari ve kilit dügmesi ile) ve ince (0,002 mm) |
| Aydinlatma | halojen |
| Parlaklik ayari | yes |
| Güç kaynagi | 220±22 V, 50 Hz, AC agi |
| Isik kaynagi türü | 12 V/30 W |
| Isik filtreleri | yesil, mavi, sari, mat |
| Çalisma sicakligi araligi, °C | 5 — 35 |
| Ek | çikarilabilir analizör ve polarizör |
| Kullanici seviyesi | deneyimli kullanicilar, profesyoneller |
| Montaj ve kurulum zorluk seviyesi | karmasik |
| Uygulama | metalurji |
| Aydinlatma konumu | daha düsük |
| Arastirma yöntemi | parlak alan, polarizasyon |
| Kese/çanta/torba sete dahildir | toz kapagi |
